TAST Canvas
TAST tiene una característica importante: el Canvas, que es el lugar donde el usuario puede pintar los diagramas UML.
En realidad, el flujo de trabajo del uso de TAST comienza desde su Canvas.
Actualmente Canvas/Modeling 2.0 no funciona en Internet Explorer, debido a que IE es un producto descontinuado. El resto de navegadores Chrome, Edge y Firefox si son compatibles.
Puedes lanzar el Canvas desde varios lugares:
-
Creación de un nuevo diagrama UML.
-
Edición de un diagrama existente.
-
Navegación desde varios lugares de TAST para consultar un diagrama.
Barra de herramientas superior (Top toolbox)

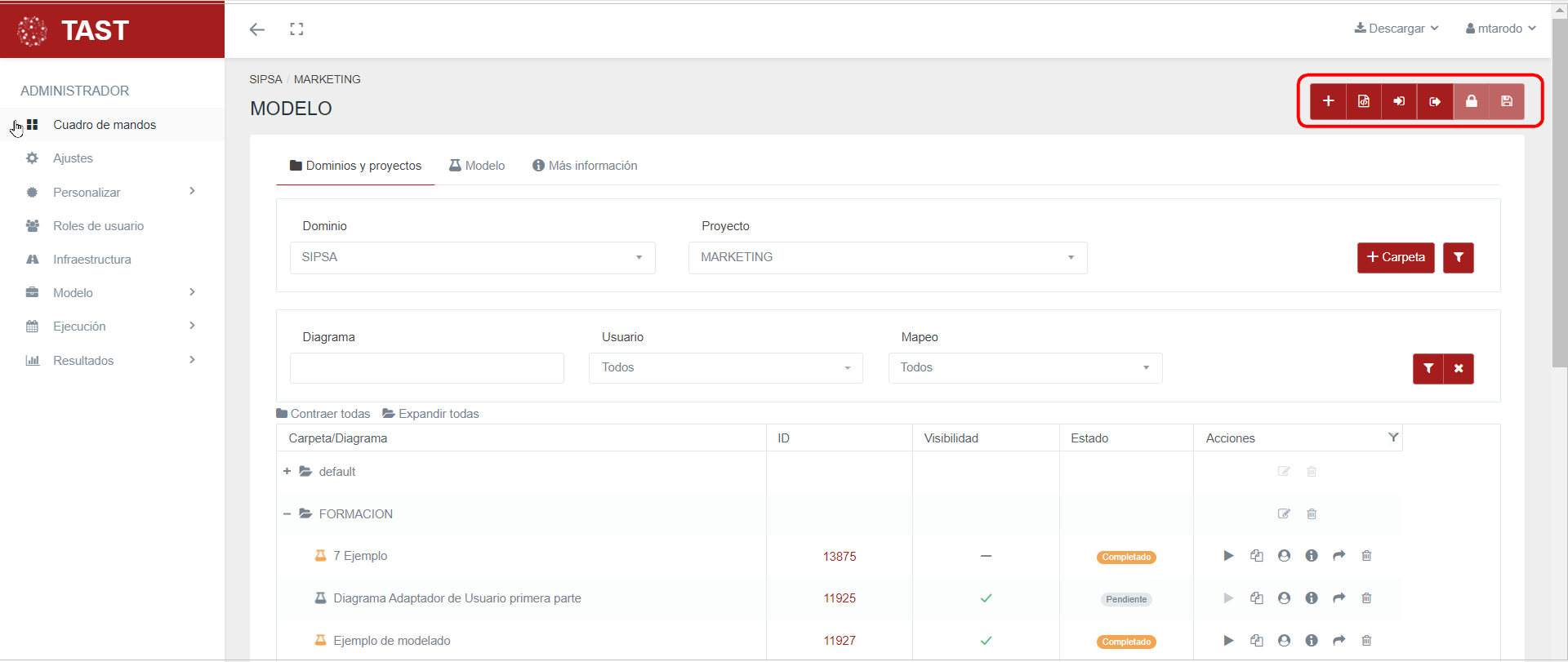

La imagen superior muestra (remarcada en rojo), la barra de herramientas con las siguientes opciones:
-
Crear un nuevo diagrama: para crear un diagrama UML.
-
Importar un registro IDE de Selenium: nuevo diagrama a partir de grabación de Selenium IDE.
-
Importar un diagrama: para importar un diagrama existente, pero desde otro entorno a nuestro entorno actual.
-
Exportar un diagrama: para exportar un diagrama para ser usado en otro entorno, pero también en TAST.
-
Bloquear/desbloquear un diagrama.
-
Guardar un diagrama.

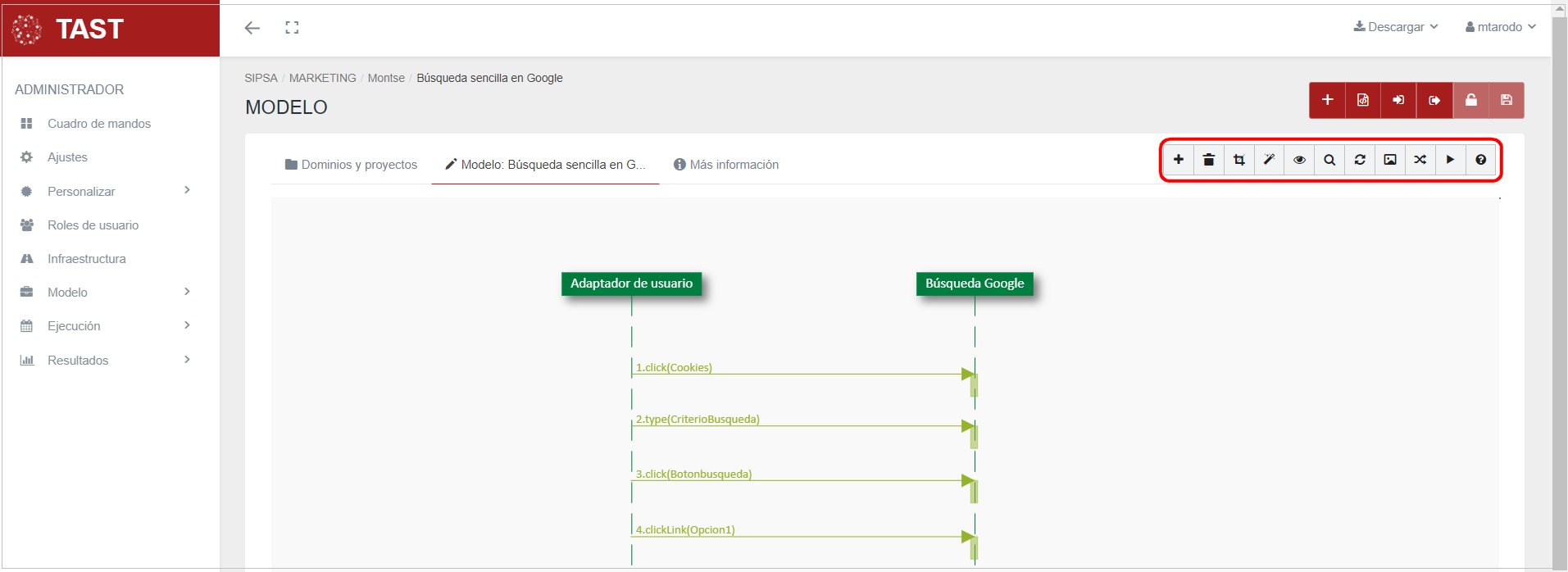

Barra de herramientas inferior (Bottom toolbox)
Una vez editado un diagrama, se mostrará una segunda barra de herramientas para facilitar la interacción con el diagrama.

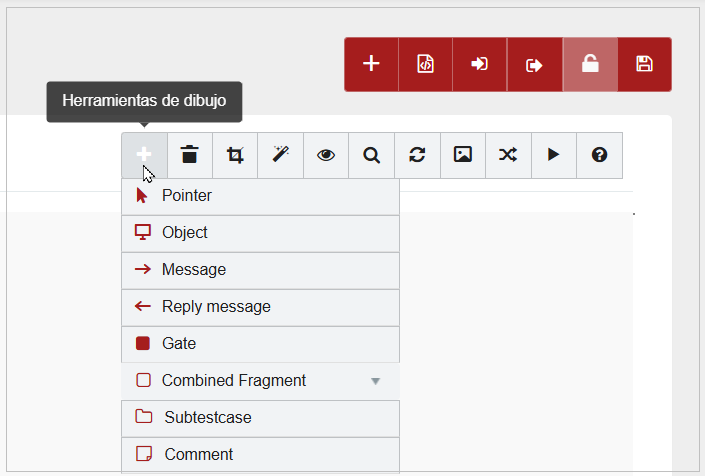

Herramientas de Dibujo
Contiene los distintos objetos que se pueden dibujar en el Canvas 2.0.
Cada vez que se selecciona una opción, el cursor cambia según el tipo de objeto a dibujar. En lugar de seleccionar las herramientas desde aquí, también se pueden usar los respectivos atajos de teclado (ver pantalla de ayuda en el botón “Mostrar ayuda del Canvas”).
Acerca de los cursores de dibujo: todos los cursores tienen un “hotspot” activo (punto donde actúa el cursor). En el caso de los cursores para dibujo de mensajes, el hotspot es el extremo de la flecha.

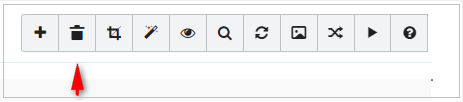

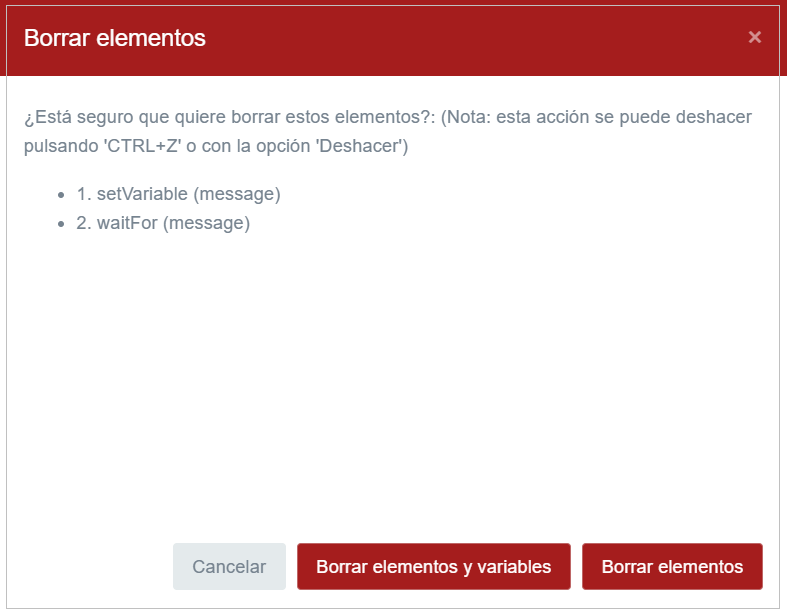

Borrar elementos
Permite borrar el o los objetos del diagrama que se hayan seleccionado.
Se pueden:
- Borrar elementos, y
- Borrar elementos y variables.
También se pueden borrar elementos usando la opción del menú contextual “Borrar”.
Esta acción puede ser revertida usando la opción “Undo” del menú contextual.

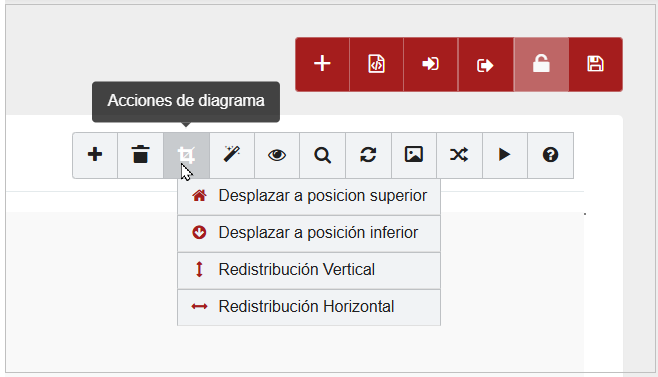

Acciones de diagrama
En la siguiente opción, se abre un desplegable. Agrupa una serie de acciones que se pueden realizar a nivel de diagrama.
-
Desplazar a posición superior: mueve el diagrama a la posición superior del Canvas y restaura el zoom inicial (escala a 1:1).
-
Desplazar a posición inferior: mueve el diagrama hasta la posición inferior del mismo y restaura el zoom inicial (escala a 1:1).
-

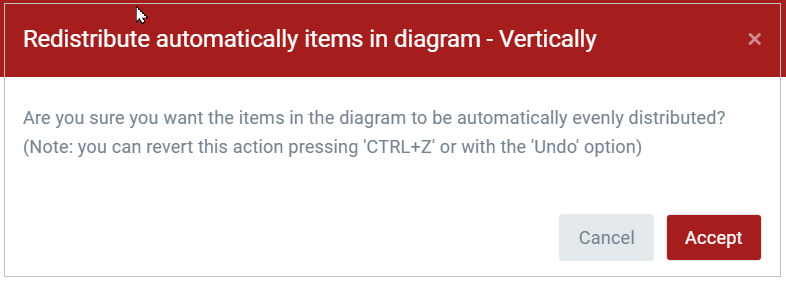

Redistribución vertical: permite redistribuir verticalmente los objetos de un diagrama de manera que haya un espacio equidistante entre ellos.
Esta acción puede ser revertida usando la opción “Undo” del menú contextual.

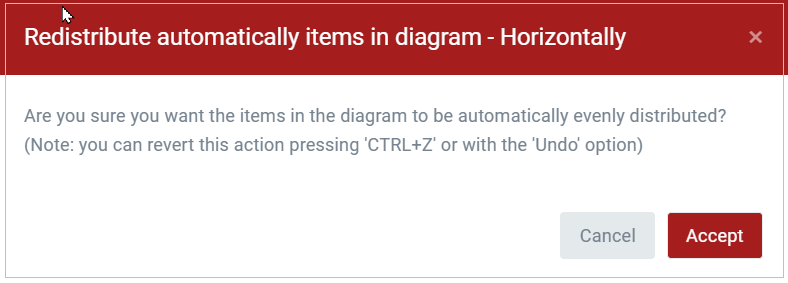

- Redistribución horizontal: permite redistribuir horizontalmente los objetos de un diagrama de manera que haya un espacio equidistante entre ellos.
Esta acción puede ser revertida usando la opción “Undo” del menú contextual.

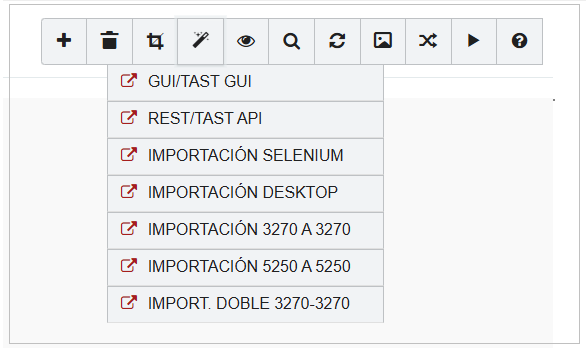

Asistentes
Al marcar esta opción, aparece un listado con los asistentes disponibles:

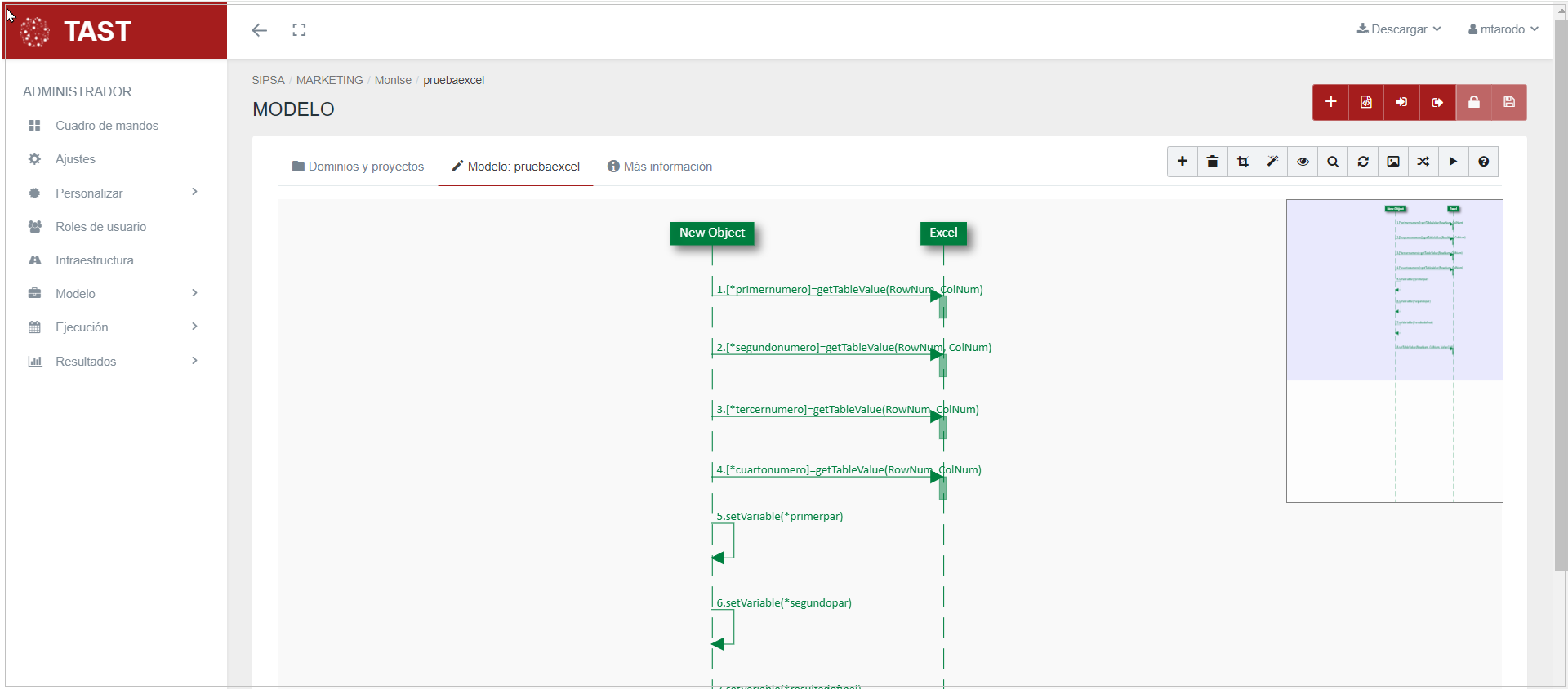

Visualizar Mapa del diagrama
Pulsando este botón, se muestra una miniatura del diagrama actual (a una escala de 4:1) que aparecerá en un recuadro en la parte superior derecha del Canvas.
Esta visualización en miniatura es sobre todo útil con diagramas grandes. Contiene una “lupa” (es el rectángulo azul que aparece encima de la miniatura), y su tamaño es proporcional al Canvas de nuestro monitor en cada caso. Moviendo dicha “lupa” nos permite “enfocar” la zona del diagrama que queramos visualizar, y el diagrama real se moverá acorde, mostrando la zona enfocada por la lupa.
Cualquier movimiento o cambio en el diagrama real se refleja en la miniatura y viceversa.
Mientras tenemos visible el mapa del diagrama, el zoom in/zoom out del diagrama real quedará inoperativo, para que la relación de aspecto de ambos diagramas -real y miniatura- no se vea afectada.
Si queremos ocultar el mapa del diagrama, basta con pulsar el botón de nuevo.
Lupa
Permite realizar búsquedas de texto libre en todos los elementos del diagrama, y también permite acotar las búsquedas sobre aquellos elementos que nos interesen en un momento dado.

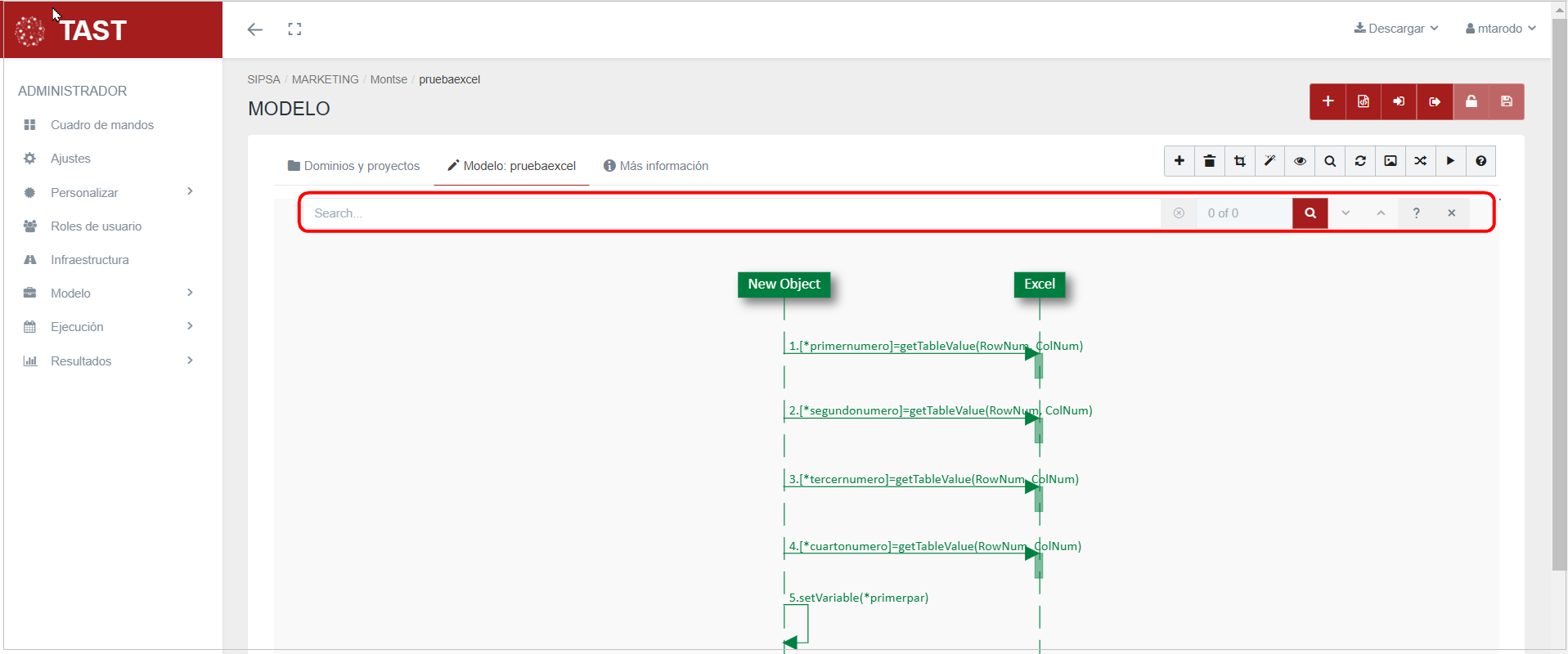

Al pulsar el botón Lupa, aparece un pequeño formulario de búsqueda en la parte superior del Canvas que consta de los siguientes elementos:
-
Un campo editable donde introducir la cadena a buscar. En este campo también podemos incluir directivas para acotar la búsqueda (explicado más adelante).
-
Botón para limpiar la cadena de búsqueda.
-
Botón “Lupa” para iniciar la búsqueda.
También se puede pulsar la tecla Enter en el campo editable para iniciar la búsqueda.
-
Campo donde se muestra el número de elementos encontrados. En este campo también se va mostrando el elemento actual una vez que vayamos recorriendo los elementos con los botones “up” y “down”.
-
Botones “up” y “down”, que nos permiten recorrer, mostrar y situarnos sobre el diagrama en los elementos resultado de la búsqueda.
-

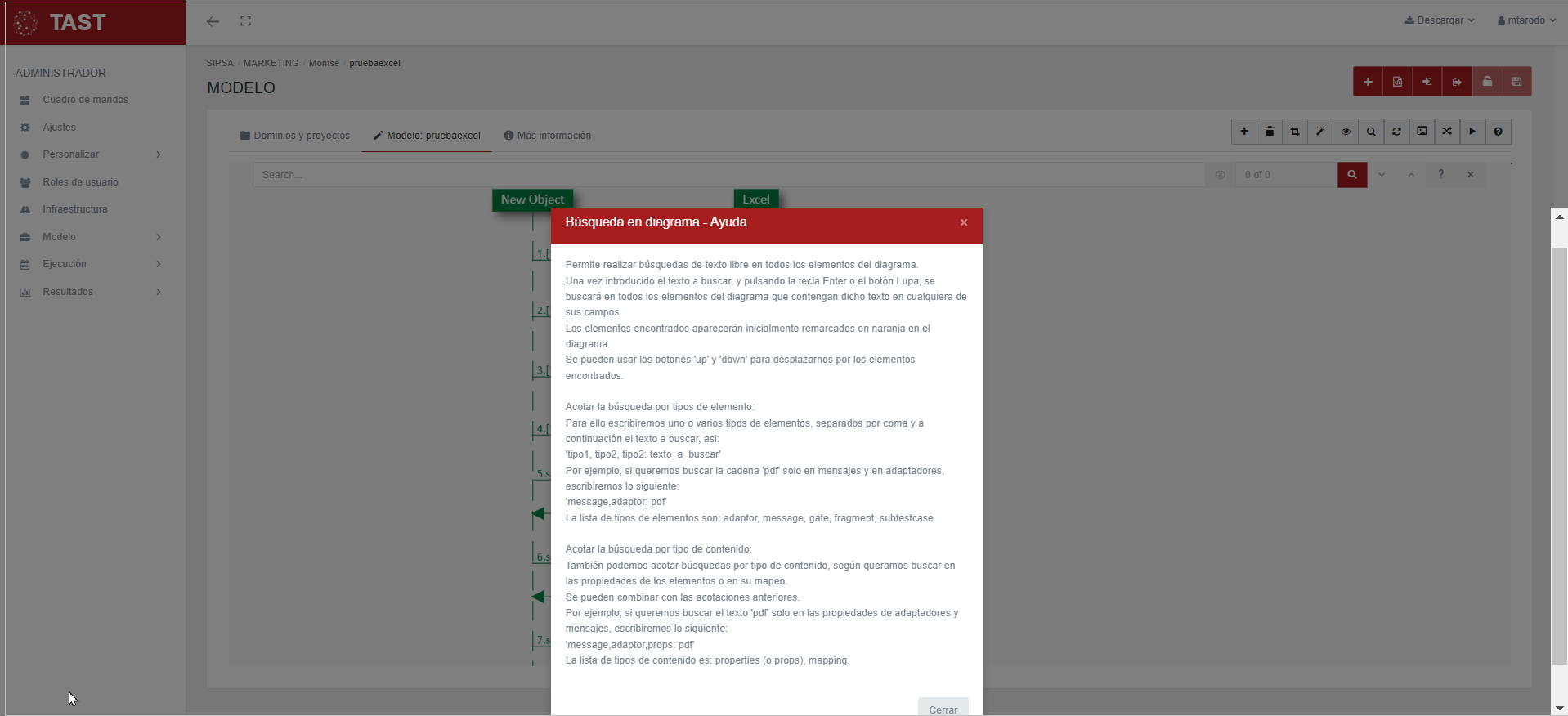

Campo con un signo de interrogación donde nos aparece el texto de la Ayuda en la búsqueda de un diagrama.
-
Botón para cerrar el formulario de búsquedas.
Realizar búsquedas de texto libre
Una vez introducimos la cadena a buscar, y pulsando la tecla Enter o el botón Lupa del formulario, se buscará en todos los elementos del diagrama que contengan dicha cadena, en cualquiera de sus campos.
La búsqueda es insensible a mayúsculas y minúsculas, es decir no distingue entre mayúsculas y minúsculas "case insensitive”.
Si se han encontrado elementos que contienen la cadena, inicialmente aparecerán todos remarcados en naranja en el diagrama.
Para movernos entre los diferentes elementos encontrados del diagrama, podemos usar los botones “up” y “down”.
Si además tenemos abierto el formulario de propiedades, iremos viendo las propiedades de cada elemento según nos desplacemos por ellos.
Acotar la búsqueda por tipos de elemento
Si en lugar de buscar globalmente en todos los elementos del diagrama, queremos acotar la búsqueda restringiéndola a uno o varios tipos de elementos, podemos hacerlo usando la siguiente nomenclatura, que consiste en poner una o varias palabras clave (separadas por el carácter coma ‘,’) y a continuación el texto a buscar (separado por el carácter dos puntos “:”), tal que:
Clave1, clave2, clave3: texto_a_buscar

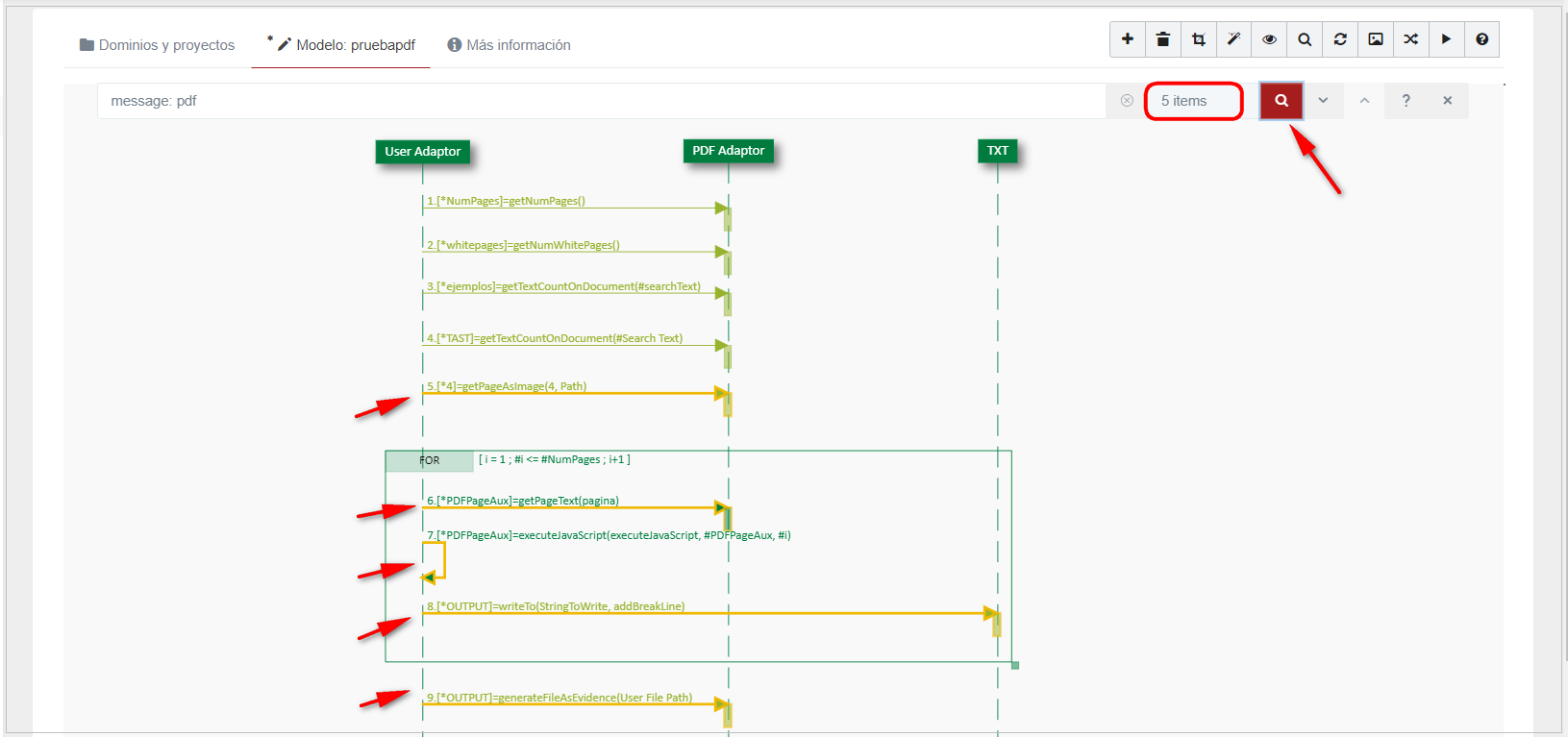

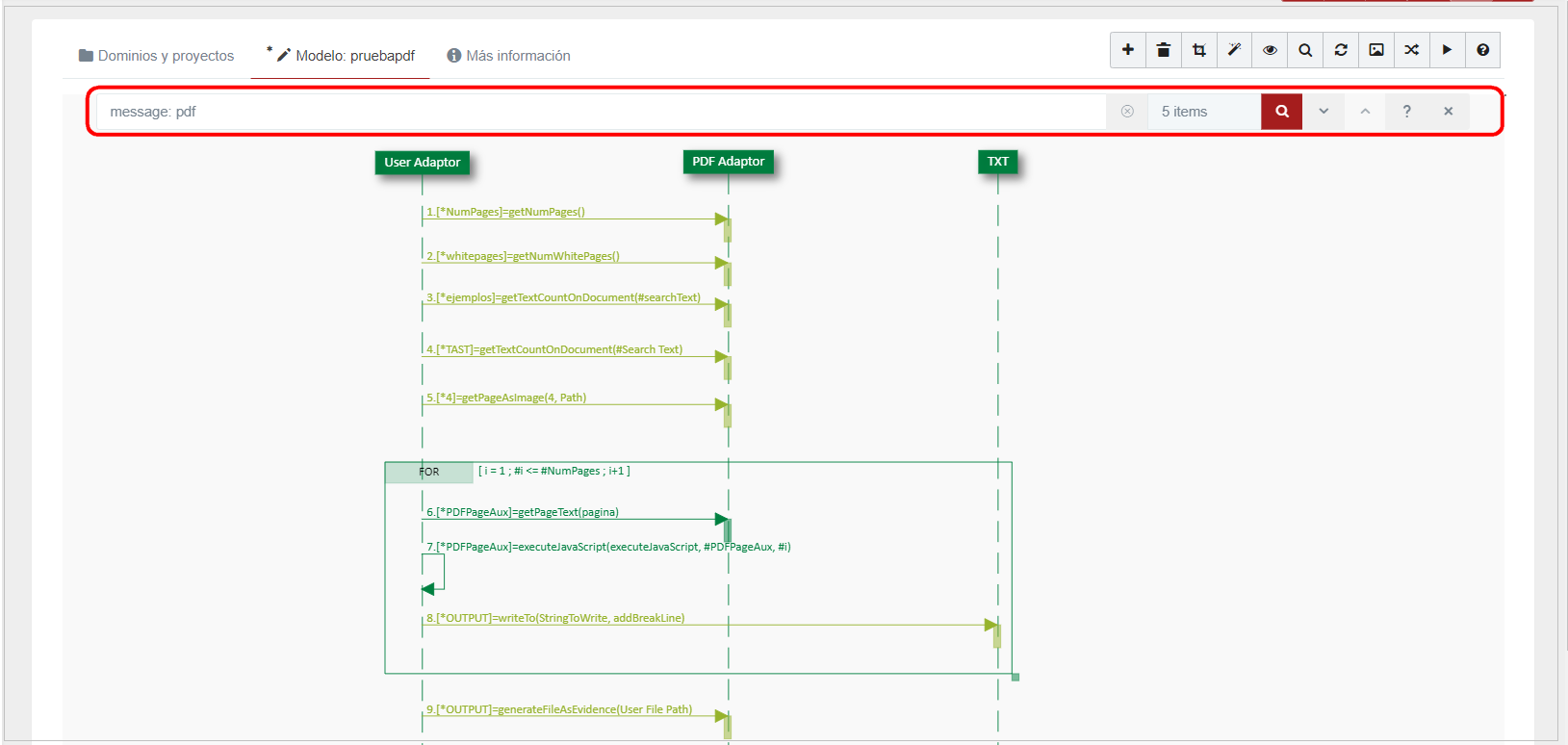

Por ejemplo, si queremos buscar la cadena “pdf” solo en los mensajes, escribiremos la palabra clave “message”, a continuación “:” y seguido del texto a buscar.
Después daremos clic en el botón Lupa, y nos aparecerá el resultado de nuestra búsqueda: 5 items. Y si nos fijamos en la imagen, además los mensajes donde se encuentra nuestra búsqueda han cambiado de color.

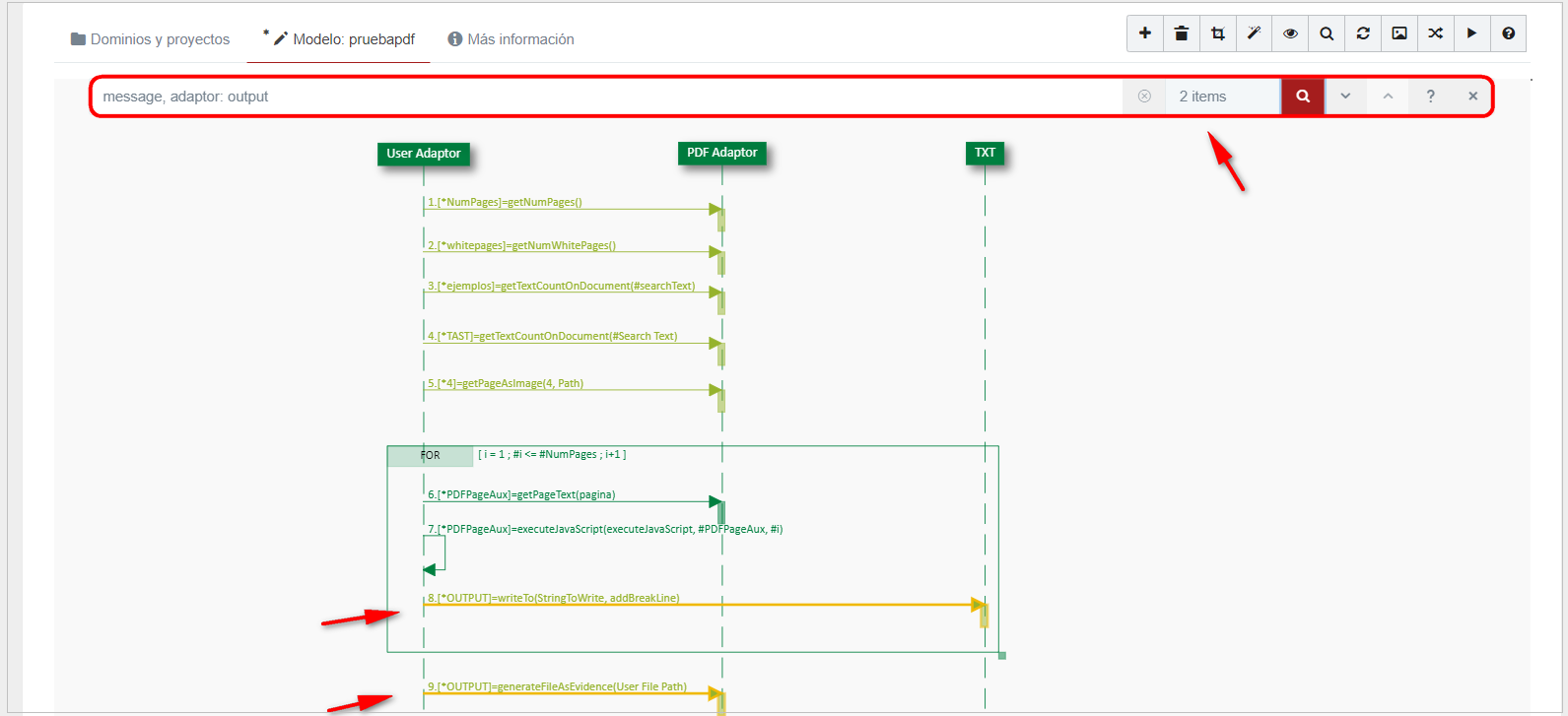

O si queremos buscar el texto “OUTPUT” solo en mensajes y en adaptadores, escribiremos “message”, a continuación “,” seguido de adaptor, a continuación “:” y el texto OUTPUT. Después daremos clic en el botón Lupa, y nos aparecerá el resultado de nuestra búsqueda. En este caso: 2 items.
La lista de palabras clave para restringir búsquedas por tipo de elemento es:
-
adaptor
-
message
-
gate
-
fragment
-
subtestcase
Acotar la búsqueda por tipo de contenido
Igualmente podemos acotar búsquedas, según queramos buscar en las propiedades de los elementos o en su mapeo. Se pueden combinar con las acotaciones anteriores.

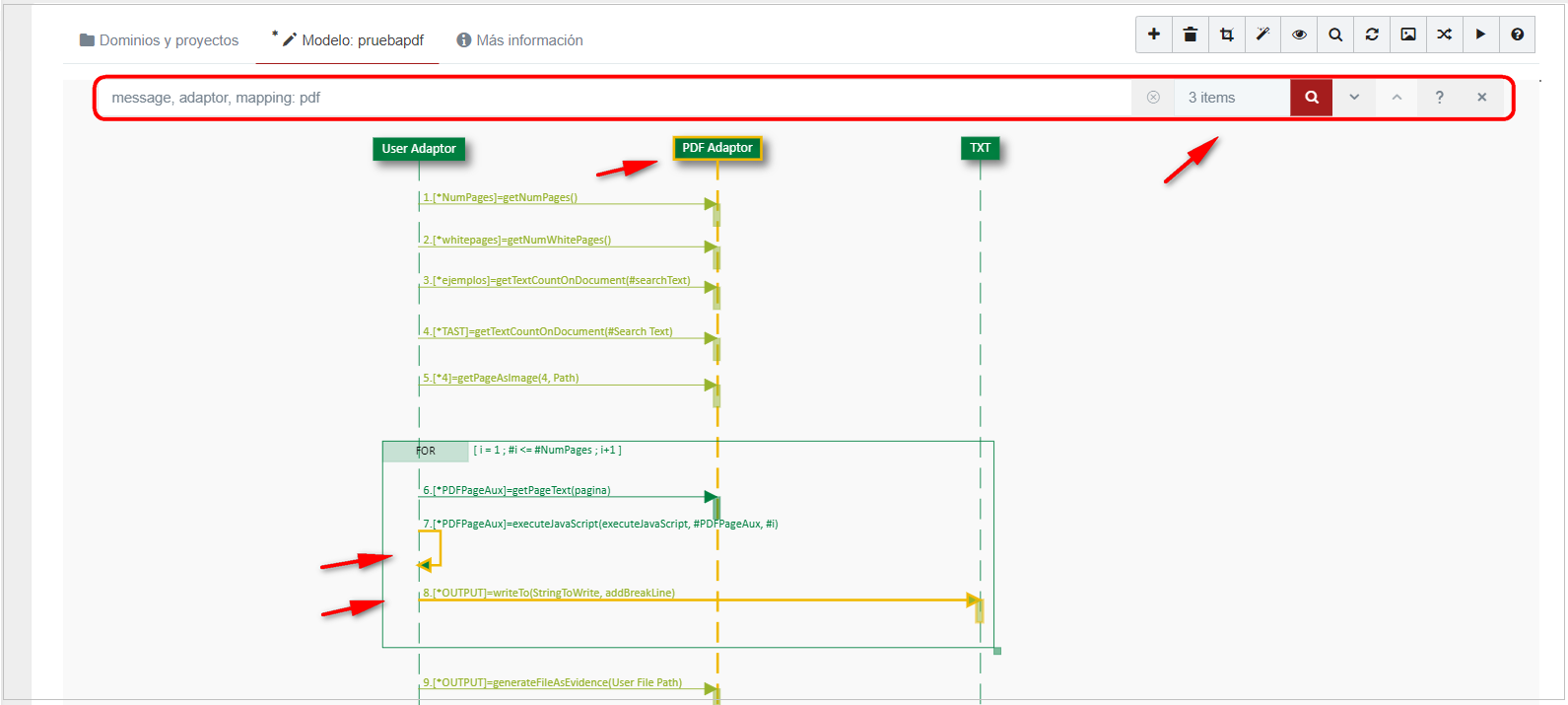

Por ejemplo, si queremos buscar el texto “pdf” solo en el mapeo de adaptadores y mensajes, la cadena a introducir en el campo de búsqueda será: message, adaptor, mapping: pdf. Después daremos clic en el botón Lupa, y nos aparecerá el resultado de nuestra búsqueda. En este caso: 3 items.
La lista de palabras clave para restringir búsquedas por tipo de contenido es:
-
properties, props
-
mapping

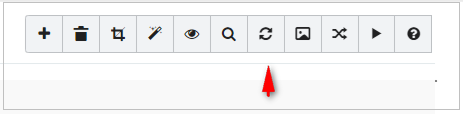

Recargar repositorios
Permite recargar archivos YML TXT, los cuales contienen una serie de claves que se podrán usar en los diagramas.

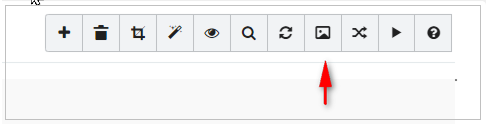

Descargar imagen del diagrama
En este caso la imagen se genera “al vuelo” tal y como es el diagrama actual, es decir se crea un preview del diagrama y se descarga a un fichero .png

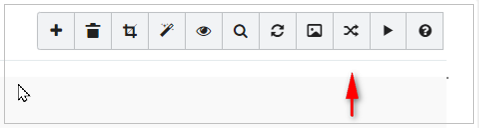

Validar mapeo
Pulsando este botón se valida si un diagrama es correcto y se han proporcionado los datos obligatorios. Esto hace que el diagrama esté disponible para su ejecución en el Cliente.

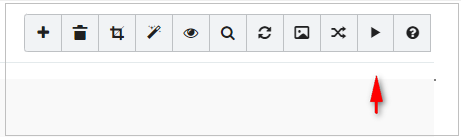

Lanzar validación
Marcando este botón comienza la ejecución del diagrama.

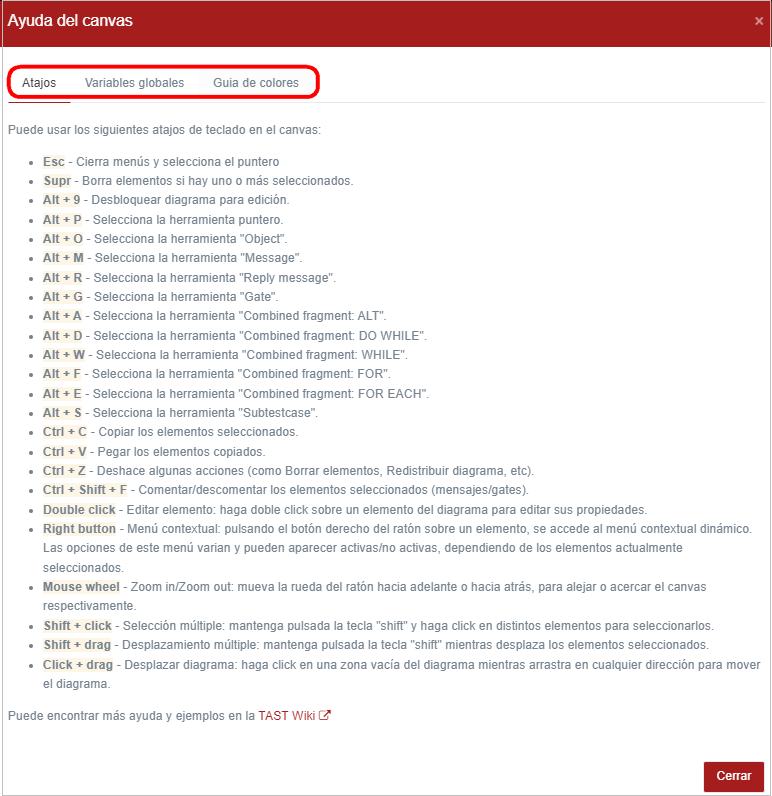

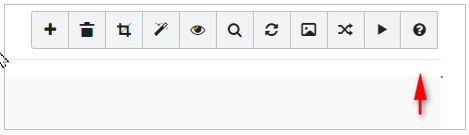

Mostrar ayuda del Canvas
Seleccionando esta última opción
aparece un modal con 3 pestañas (Atajos, Variables Globales, Guía de colores), donde se muestra la ayuda básica del Canvas.
-

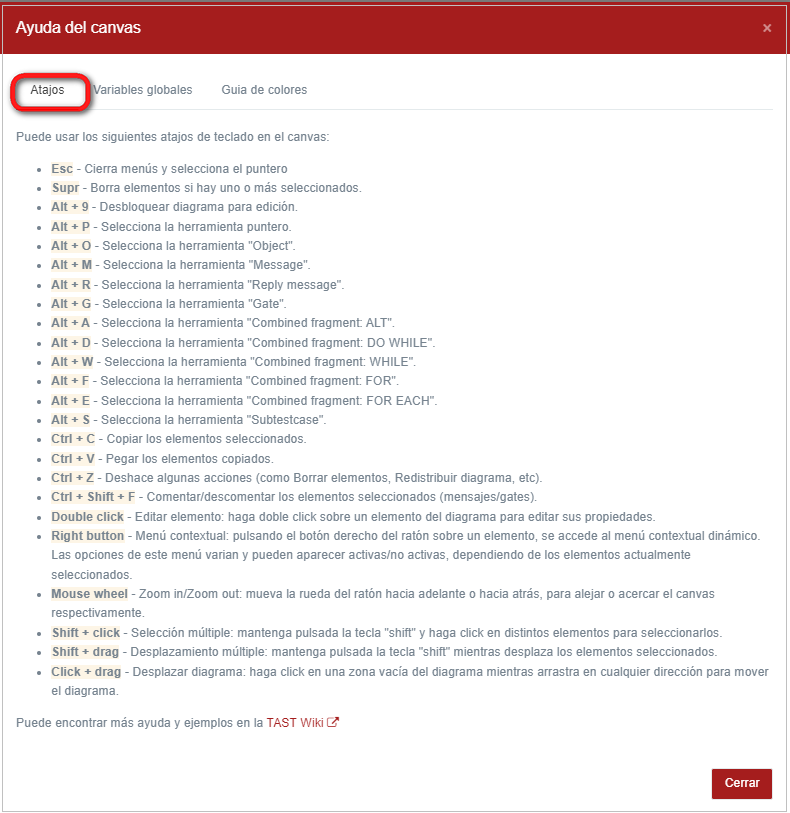

Pestaña “Atajos de teclado”.
Muestra todos los atajos de teclado que equivalen a acciones realizadas a través de opciones de menú o botones.
-

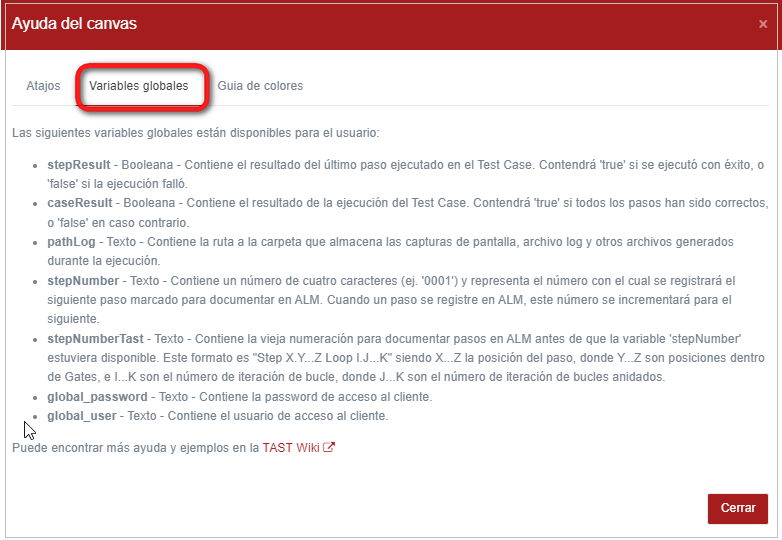

Pestaña “Variables globales”.
Muestra las variables globales estándar disponibles en cualquier diagrama.
-

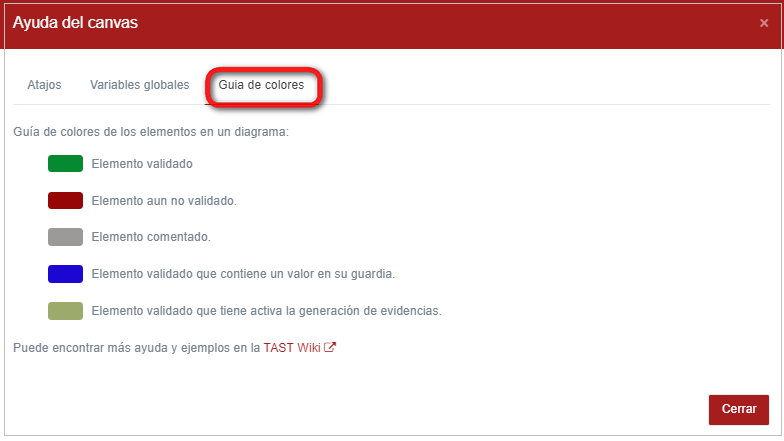

Pestaña “Guía de colores”.
Hace referencia a los diferentes colores que podemos encontrar ahora en los objetos del diagrama.
Funcionalidades del Canvas
Movimiento del Canvas
Cuando movemos el ratón sobre el Canvas, el cursor cambia al icono “hand” al pasar por encima de alguno de los objetos del Canvas.
El movimiento del Canvas es libre en todas direcciones. Pinchando y arrastrando, sobre cualquier lugar “vacío” del Canvas (es decir, sobre cualquier zona que no tenga un objeto) desplazaremos el Canvas en la dirección deseada.
El diagrama se puede mover tanto si el diagrama está bloqueado (no se puede editar, candado “cerrado”) como si está desbloqueado (se puede editar, candado “abierto”).
Zoom in/Zoom out
El zoom del diagrama es libre. Se hace deslizando la rueda (“Wheel”) del ratón. También funciona de la misma forma usando el trackpad de un laptop:
-
Rueda hacia adelante: zoom out (acercar, diagrama más grande)
-
Rueda hacia atrás: zoom in (alejar, diagrama más pequeño)
El zoom es relativo al punto donde esté el cursor (al deslizar la rueda hacia adelante o hacia atrás, el diagrama se hará más grande o más pequeño en la dirección del punto donde esté cursor).
El zoom deja de ser un dato relevante a la hora de guardar o abrir diagrama: al abrir el diagrama el zoom (o mejor dicho, la escala) es siempre 1:1. Es decir, inicialmente siempre se visualiza a tamaño real. Se puede hacer zoom tanto si el diagrama está bloqueado (no se puede editar, candado “cerrado”) como si está desbloqueado (se puede editar, candado “abierto”).
Selección de objetos en el Canvas
Seleccionando un objeto, podremos a continuación realizar otras acciones con él (p.ej. borrarlo, copiarlo, moverlo, etc.)
Selección simple
Para seleccionar un objeto del Canvas basta hacer clic encima del objeto (en cualquiera de sus partes, incluido el texto).
Para deseleccionarlo, basta con hacer clic en una zona “vacía” del Canvas.
Selección múltiple
Para seleccionar varios objetos en el Canvas, pulsaremos shift-clic sobre los distintos objetos que queremos ir seleccionando.
Esto nos permite realizar acciones sobre ese grupo de objetos seleccionados (p.ej. borrarlos, moverlos, copiarlos, etc.) Para deseleccionarlos, basta con hacer clic en una zona “vacía” del canvas.
En la selección múltiple no hay limitación en cuanto al tipo de objetos seleccionados, es decir, se pueden seleccionar a la vez todo tipo de objetos (mensajes, gates, fragments…)
Movimiento de los objetos en el Canvas
Los objetos tienen limitados sus movimientos, dependiendo de su tipo:
-
Los adaptadores solo se pueden mover en horizontal. De momento, no tienen otra limitación al movimiento horizontal.
-
Los mensajes y gates solo se pueden mover en vertical. La única limitación al movimiento vertical es que no sobrepasen la línea de los adaptadores.
-
Los fragments y subtestcases se pueden mover en cualquier dirección. La única limitación al movimiento vertical es que no sobrepasen la línea de los adaptadores.
Los objetos del canvas no se pueden mover mientras el diagrama esté bloqueado (modo “candado cerrado”).
Movimiento de un objeto
Los objetos se desplazan haciendo clic y arrastrando el objeto.
Movimiento de múltiples objetos
Teniendo seleccionados múltiples objetos, pulsaremos “shift-clic” mientras arrastramos el grupo de objetos.
Scrolling automático del Canvas mientras se arrastran objetos
Cuando se tiene un objeto o un grupo de objetos seleccionados y se arrastran verticalmente (hacia arriba o hacia abajo), al llegar a la parte inferior del Canvas, éste realiza un scroll automático para facilitar dicho desplazamiento al usuario. De manera similar, también se hace scrolling automático si los objetos se arrastran hacia arriba.

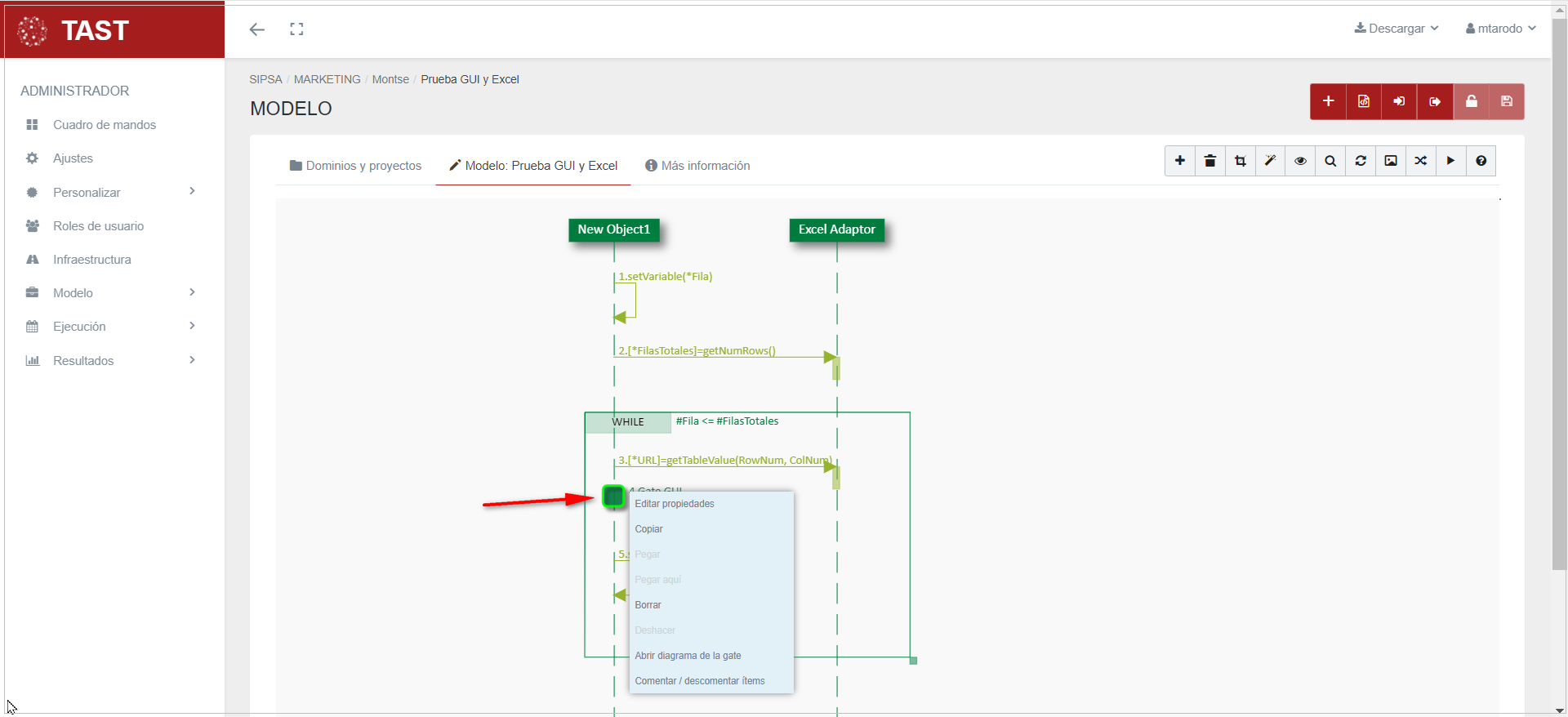

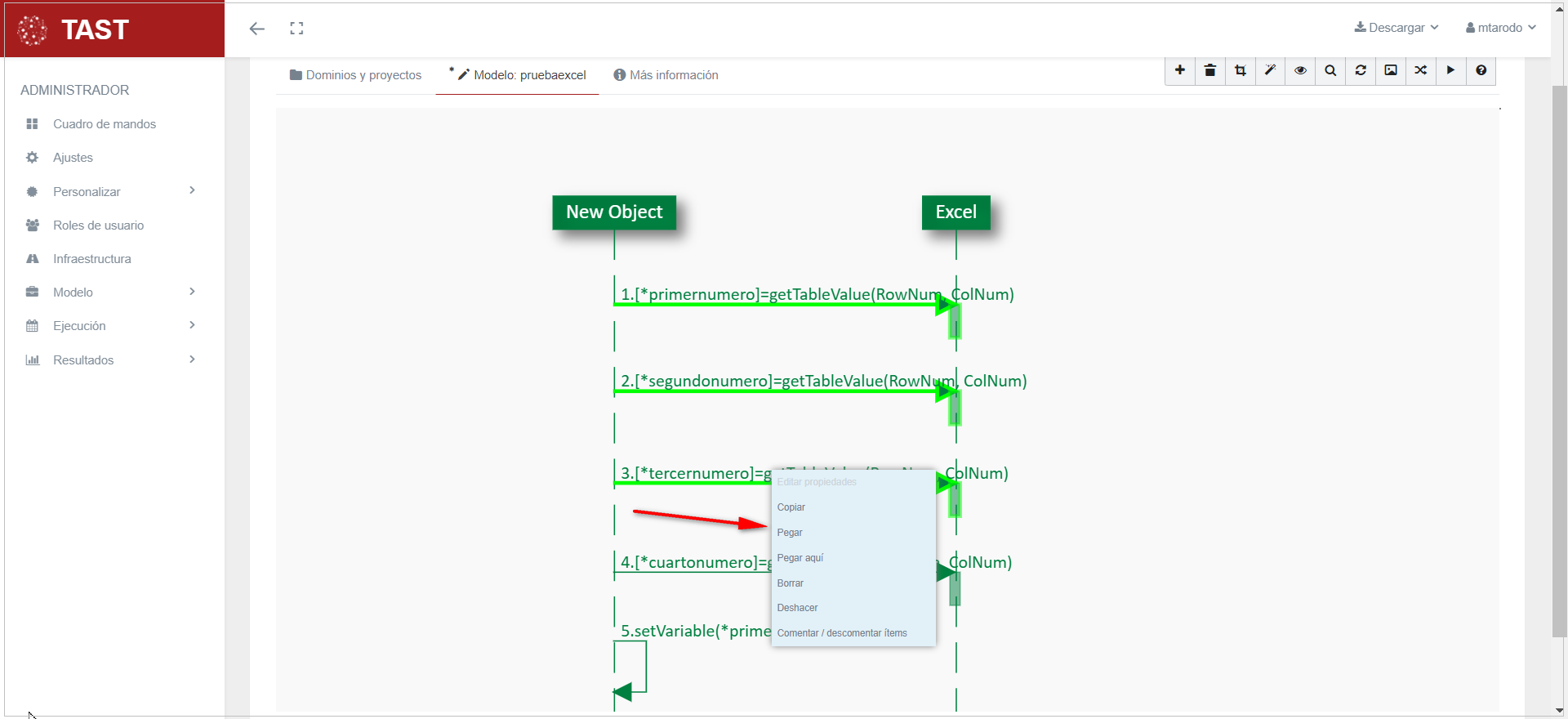

Menú contextual sobre los objetos del Canvas
Haciendo clic con el botón derecho del ratón sobre cualquier objeto del Canvas, aparece un menú contextual dinámico, que presenta una serie de opciones dependiendo del tipo del objeto.
También aparecerán unas opciones u otras dependiendo de si tenemos uno o varios objetos seleccionados (selección múltiple).
Algunas opciones estarán o no activas, dependiendo de si el diagrama está o no desbloqueado por el usuario (modo “Edición” o modo “Visualización”, o si resulta más gráfico, “candado abierto” o “candado cerrado”).
Si se hace el clic con el botón derecho sobre una zona vacía del Canvas, algunas de las opciones del menú contextual se referirán a acciones sobre el diagrama propiamente dicho.
Opciones del menú contextual
-
Show info: muestra los formularios de edición del objeto seleccionado (o del diagrama, si se ha pinchado en una zona vacía del mismo), cuando el diagrama está bloqueado. No se pueden editar los formularios.
-
Abrir diagrama en Gestión de Datos: abre el diagrama desde Gestión de Datos (Data Management) en una nueva ventana del navegador.
-
Editar propiedades: muestra los formularios de edición del objeto seleccionado (o del diagrama, si se ha pinchado en una zona vacía del mismo), cuando el diagrama está desbloqueado.
También se pueden editar propiedades del objeto haciendo doble clic en el mismo. -
Copiar: copia el objeto u objetos seleccionados.
También se pueden copiar objetos pulsando CTRL+C. -
Pegar: pega el objeto u objetos previamente copiados.
También se pueden pegar objetos pulsando CTRL+V. -
Pegar aquí: pega el objeto o grupo de objetos previamente copiados, en la posición deseada.
Cuando se selecciona esta opción, aparece un cursor especial,
, el cual permite posicionarnos en la parte deseada del Canvas, y al hacer “clic” se pegarán los objetos copiados en dicha posición vertical.
También se puede realizar esta acción pulsando CTRL+SHIFT+V. -
Borrar: permite borrar el elemento o elementos seleccionados.
-
Deshacer: permite deshacer algunas acciones como por ejemplo: borrar elementos, redistribuir automáticamente los ítems del diagrama.
En una futura versión se incorporará la posibilidad de hacer “Undo” tras la creación de elementos en el diagrama (mensajes, gates, combined fragments, etc) así como a las acciones “Paste” y “Paste Here”.
-
Abrir diagrama de la gate: si el objeto seleccionado es una gate que tiene asignado un diagrama, permite abrir el diagrama de la gate en una nueva ventana del navegador.
-

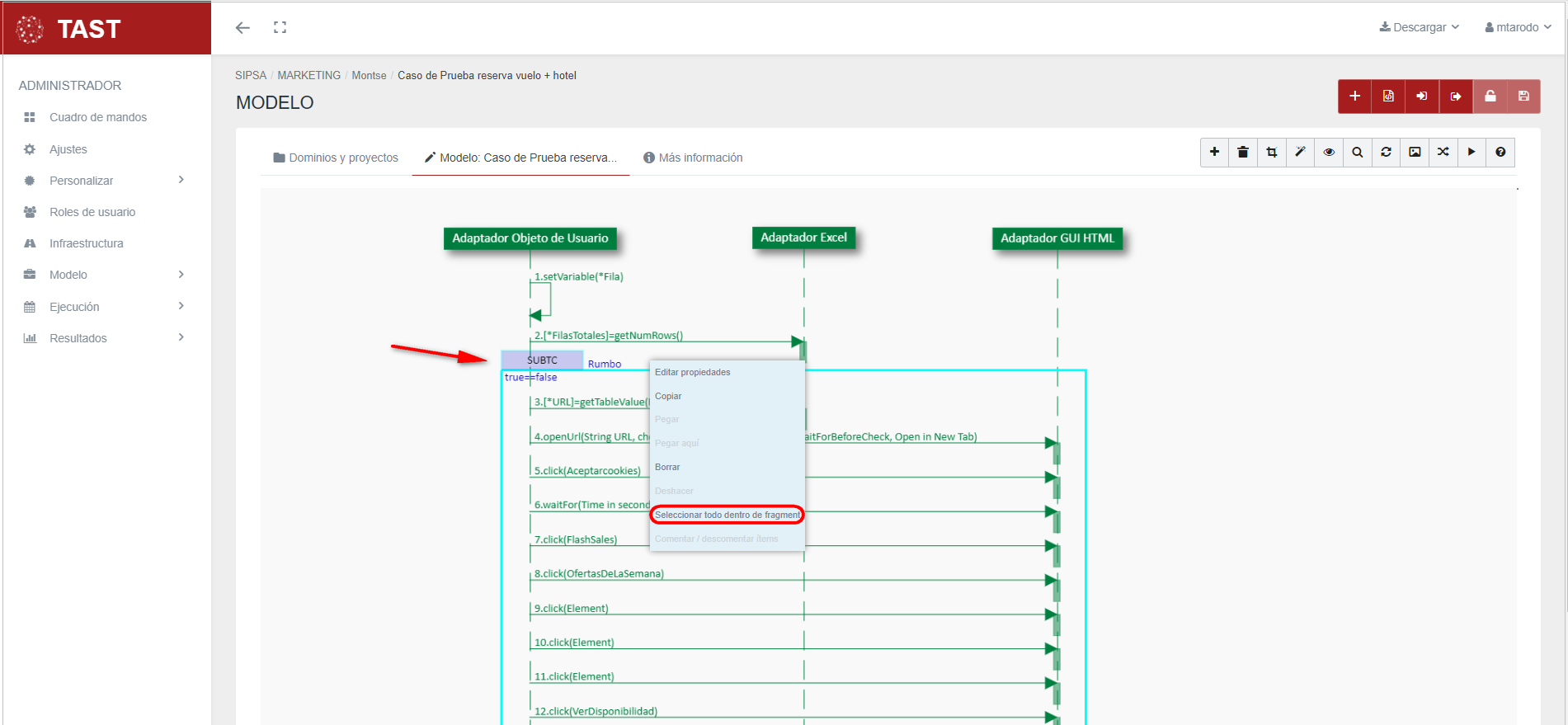

Seleccionar todo dentro del fragmento: si el objeto seleccionado es un fragmento o subtestcase, permite seleccionar todos los objetos que se encuentren dentro del mismo.
-

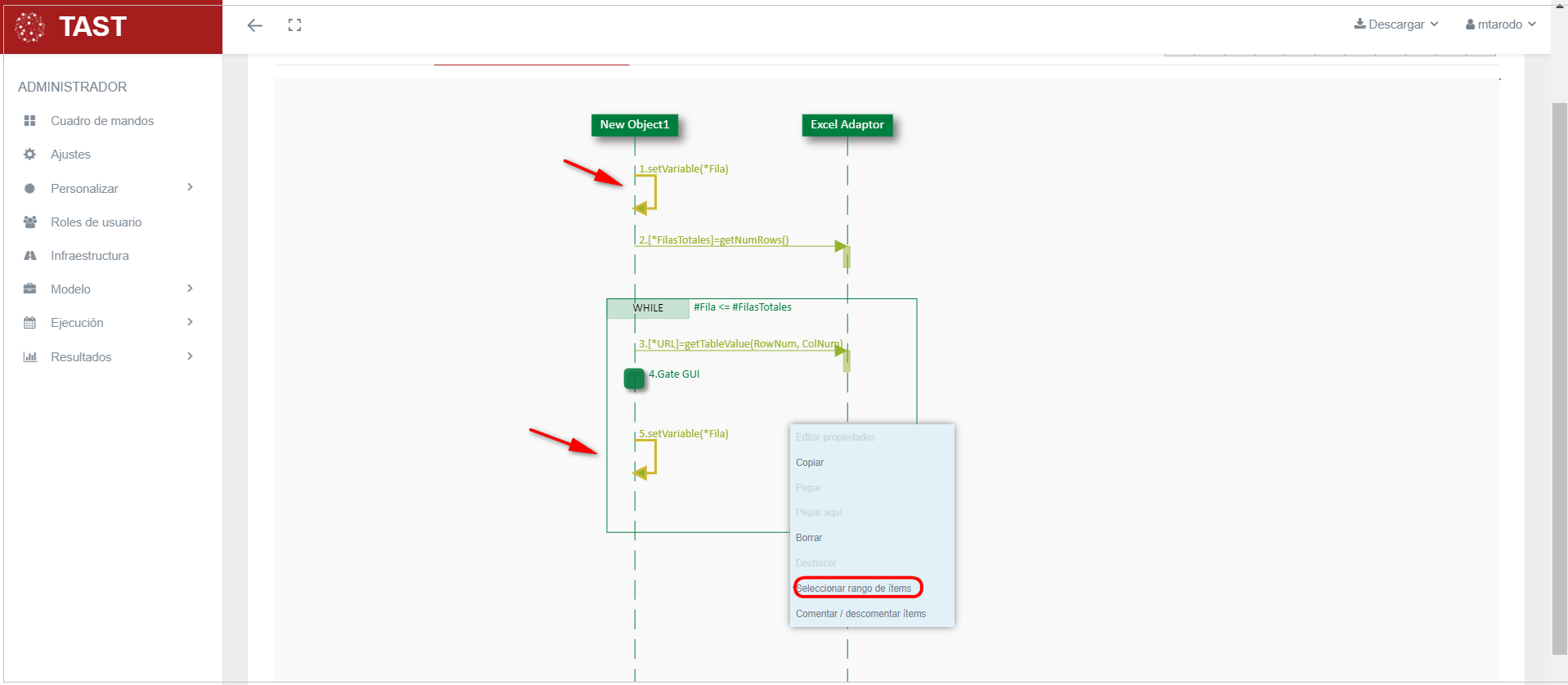

Seleccionar rango de items: si hay más de un objeto seleccionado, permite seleccionar todos los objetos comprendidos entre el primer y el último objeto seleccionado.
Copiar y pegar objetos del Canvas
Copiar objetos
Seleccionando uno o varios ítems del Canvas, se pueden copiar usando la combinación de teclas CTRL+C, o bien usando la opción Copiar del menú contextual. No hay restricción en el tipo o número de objetos a copiar a la vez.
Pegar objetos
Habiendo copiado previamente uno o varios objetos, se pueden pegar usando la combinación de teclas CTRL+V, o bien usando la opción Pegar del menú contextual. Normalmente el paste de los objetos se hace a continuación del o los objetos copiados.
Pegar objetos en la posición deseada “Paste Here”
Habiendo copiado previamente uno o varios objetos, se pueden pegar en una determinada posición del diagrama, usando la combinación de teclas CTRL+SHIFT+V, o bien usando la opción Pegar aquí del menú contextual. Como ya vimos en el punto anterior, al seleccionar esta opción aparece un cursor especial,
, y así cuando pulsemos “clic” los objetos copiados se pegarán en dicha posición.
Pegar objetos en otro diagrama distinto
Se pueden pegar en un diagrama el objeto u objetos que se hayan copiado previamente desde otro diagrama. Para ello, hay que tener ambos diagramas abiertos, cada uno en una ventana distinta siempre usando el mismo navegador. El diagrama sobre el que vamos a copiar no es necesario que esté desbloqueado, pero sí, el diagrama sobre el que vayamos a pegar.
La restricción en el pegado de objetos entre distintos diagramas, dependerá de las características del diagrama de origen y del diagrama destino.
Ejemplo: si copiamos una gate que está en el adaptador X, en el otro diagrama deberá existir también un adaptador X, de lo contrario esa gate no podrá ser copiada. O si copiamos un mensaje que va desde el adaptador A al adaptador B, en el otro diagrama deberá existir al menos un adaptador A y otro adaptador B para que el mensaje pueda ser copiado.
En caso de existir más de un adaptador como posible receptor de un mensaje o gate copiado, se usará siempre el más situado a la izquierda del diagrama.
El pegado de objetos tipo fragment/subtestcase/adaptador no tienen ese tipo de restricciones.
En el caso que no se hayan podido pegar en el diagrama destino todos los objetos que fueron copiados del diagrama origen (por el motivo que acabamos de explicar) saldrá un mensaje diciendo el número de objetos que realmente se han podido pegar.
Si pegamos los objetos usando el pegado normal (Pegar), los objetos copiados se pegarán al final del diagrama.
Si pegamos los objetos usando el pegado “aquí” (Pegar aquí), los objetos copiados se pegarán en la posición elegida por el usuario.
