Gates – Variables de entrada/salida

English

REVISAR TODA LA PAGINA

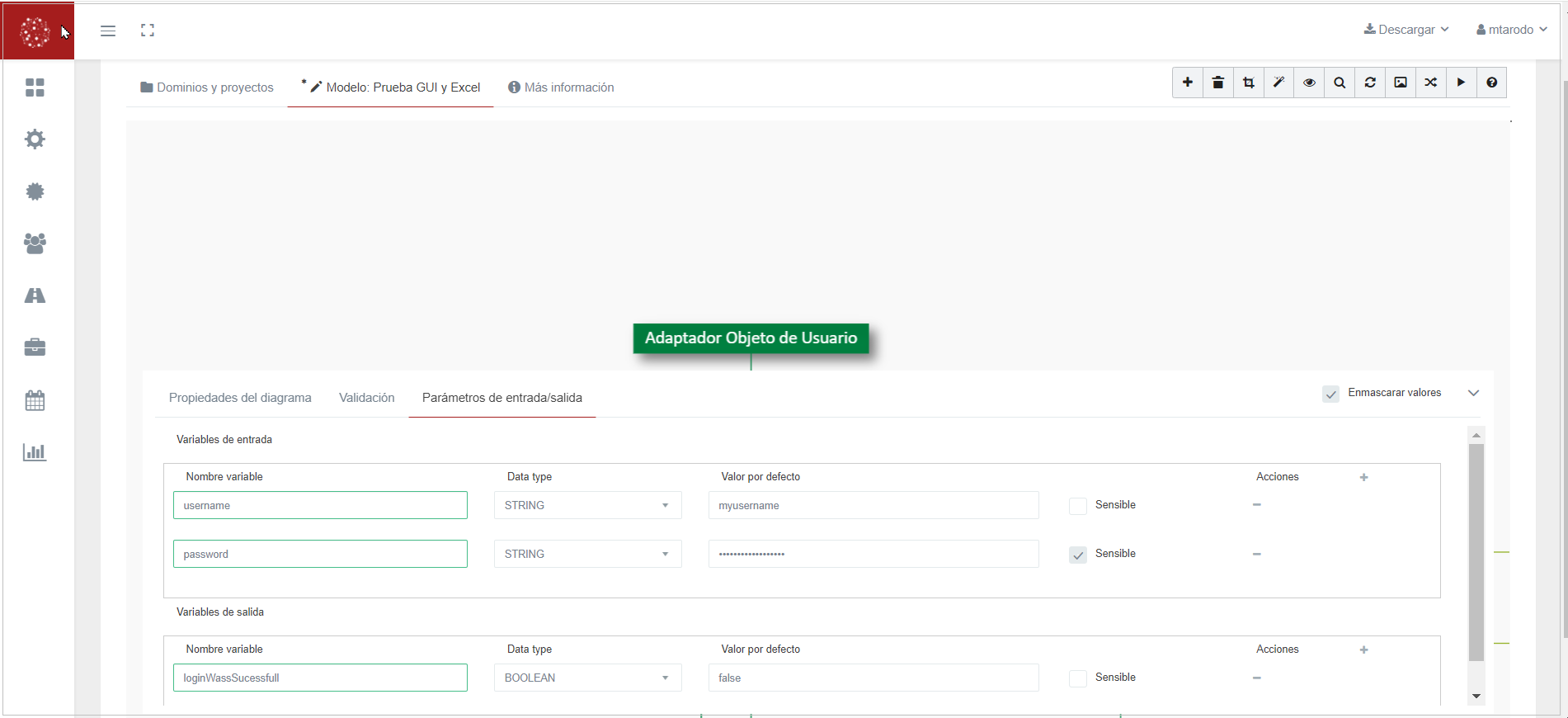

En la siguiente imagen se puede ver cómo se definen los parámetros de entrada y salida de un diagrama. Los parámetros que se definan en esta pestaña estarán disponibles en el diagrama desde el primer paso como variables. El valor por defecto se utilizará para ejecutar la validación del diagrama. Sin son utilizados como puerta en otro diagrama, en el caso de los parámetros de salida, el valor inicial de la variable se modificará durante la ejecución del diagrama.

Cada parámetro puede ser definido como sensible, para no mostrar su valor en los logs, y se permitiría la introducción de texto multilínea mediante el checkbox que aparece justo al lado del campo de texto del valor por defecto.

Por último, mediante los símbolos + y - podremos añadir nuevos parámetros o eliminar uno existente:

En esta otra se muestra cómo es el mapeo de una Gate para indicar los valores que se asignan a cada parámetro de entrada del diagrama y cuál será la variable que recoja el resultado de cada parámetro de salida.

El valor de los parámetros de entrada podrá ser constante o una variable declarada previamente, se mostraría la lista de variables para ayudar al usuario.

En el mapeo no será posible modificar ni los nombres de los parámetros ni su tipo de dato, ya que vienen determinados por lo que se diseñó en el diagrama que se usa en la Gate.

Si un parámetro no se definió como sensible, podremos marcarlo para sobrescribir esta propiedad, pero si se definió como sensible no podremos indicar lo contrario.

CAMBIAR PANTALLA

Dentro de la Gate no estarán disponibles las variables del diagrama padre, y en el diagrama padre no estarán disponibles las variables de la Gate, salvo que el usuario marque la casilla de usar todas las variables, en cuyo caso ambos diagramas compartirán las variables.

Esta casilla estará marcada por defecto en los diagramas antiguos para mantener la compatibilidad con el funcionamiento actual.

Para mirar el uso general de las Gates:

enlace
